Tranzistor haqqında tez-tez "XX əsrin ixtirası" deyilir. Embedded sistemlərlə işləyən hər kəs üçün bu, sadəcə şüar deyil – istifadə etdiyimiz hər MCU, hər sensor modulu, hər güc sürücüsü içərisində trilyonlarla tranzistorun kollektiv işi dayanır.
Bu yazıda tranzistorun 75 illik yolunu – fizika təcrübəsindən Arduino və STM32-lərin ürəyinə qədər təkamülünü izləyək.
1947–1954: Vakuum lampadan bərk cismə keçid
16 dekabr 1947 – Bell Labs-da John Bardeen, Walter Brattain və William Shockley germanium kristal üzərində ilk nöqtə-kontakt tranzistorunu işə saldılar. Məqsəd vakuum lampanı kiçik, ucuz və etibarlı bərk cisim elementi ilə əvəz etmək idi.
Bu ilk tranzistor:
- germanium kristal üzərində iki metal kontakt,
- kHz səviyyəsində iş tezliyi,
- zəif sabitlik və böyük yayılma parametrlərinə malik idi.

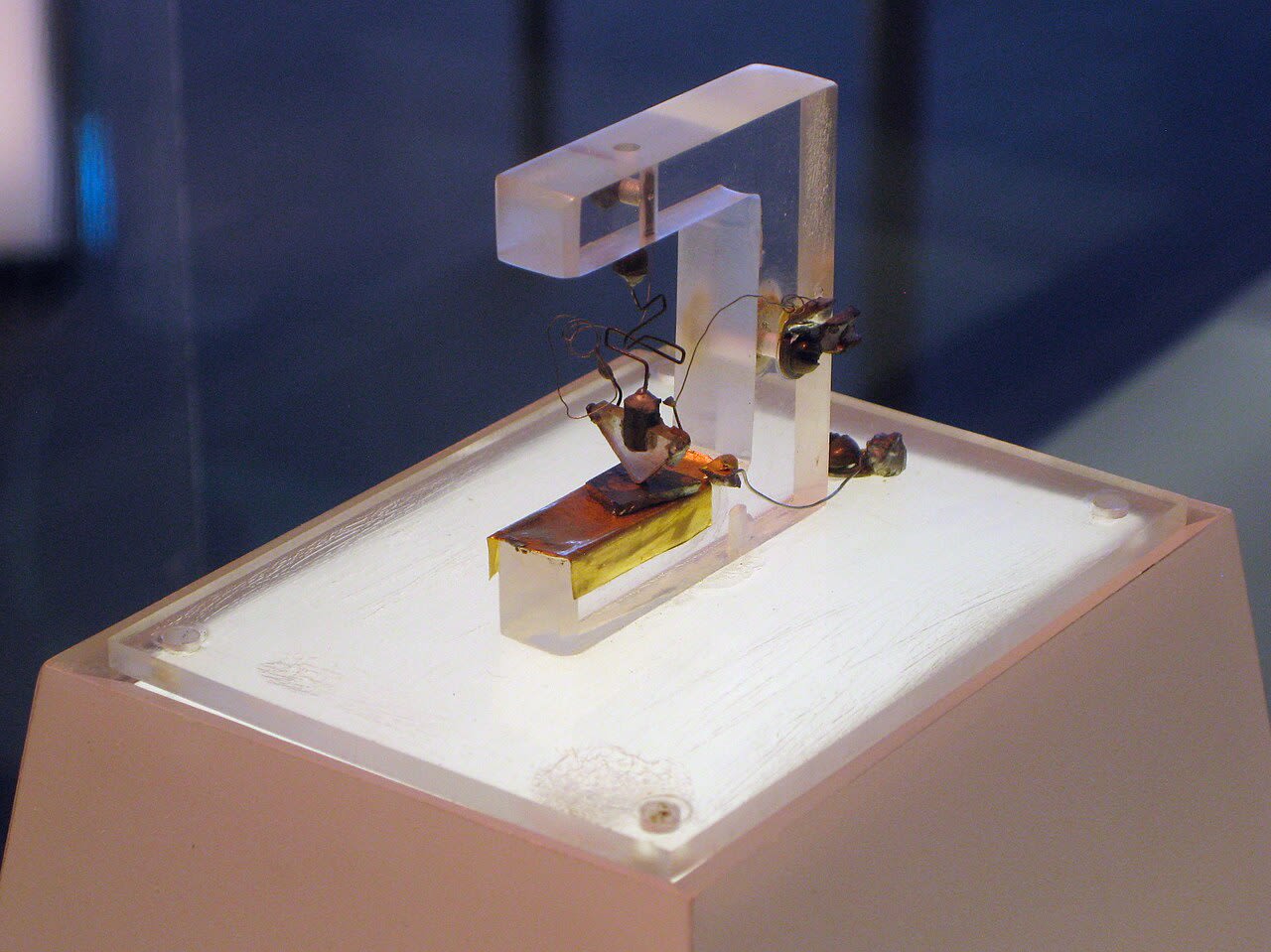

1947-ci ildə Bell Labs-da ixtira edilmiş ilk nöqtə-kontakt tranzistorunun maketi — Şəkil: Windell Oskay from Sunnyvale, CA, USA / Wikimedia Commons, CC BY 2.0
1951–1954 arasında bipolyar keçid tranzistoru (BJT) üçün diffuziya texnologiyası inkişaf etdi. 1954-cü ildə Texas Instruments ilk silisium BJT kommersiya məhsulunu təqdim etdi. Silisium daha yüksək temperatur sabitliyi və etibarlılıq verdi – sənaye üçün dönüş nöqtəsi məhz bu idi.
1954–1970: Portativ radio və ilk inteqral sxemlər
1954-cü ildə Regency TR-1 – tranzistorlu ilk kommersiya cib radiosu satışa çıxdı. Vakuum lampalı radioların yerini yavaş-yavaş tranzistorlu portativ cihazlar tutdu. Bir neçə on tranzistorla artıq kütləvi istehsal mümkün idi.
1958–1959 – Jack Kilby (TI) və Robert Noyce (Fairchild) müstəqil şəkildə inteqral sxem (IC) konsepsiyasını göstərdilər: bir kristalda birdən çox tranzistor və passiv element. Bu, "hər funksiyaya bir tranzistor" dövründən "hər kristala minlərlə tranzistor" mərhələsinə keçid idi.
1960-cı ildə ilk MOSFET (Metal-Oxide-Semiconductor FET) işlək nümunə kimi təqdim olundu. BJT-lərlə müqayisədə:
- giriş cərəyanı demək olar ki, sıfır,
- sıxlıq daha yüksək,
- texnoloji miqyaslama daha asan idi.
Bugünkü STM32, ESP32, Raspberry Pi RP2040 – hamısı CMOS texnologiyalı MOSFET dənizidir.
1971–1990: Mikroprosessor dövrü və Moore qanunu
1971 – Intel 4004 təqdim edildi: 4-bit mikroprosessor, təxminən 2300 tranzistor, 10 µm texnoloji norma. Bu gün üçün gülməli görünə bilər, amma o dövr üçün kalkulyatoru tam bir çipə sığdırmaq inqilab idi.

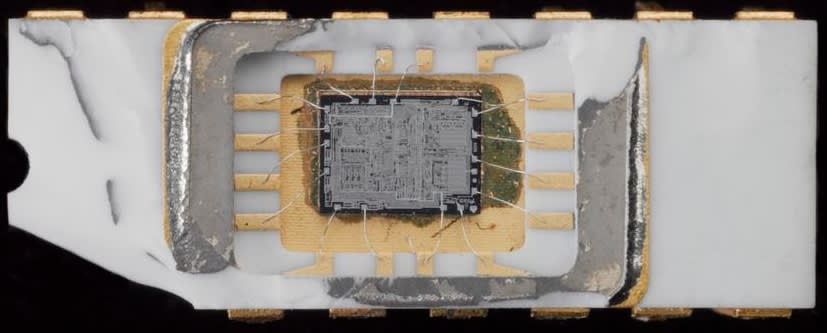

Silikon kristalını göstərmək üçün keramik korpusu qismən çıxarılmış Intel 4004 mikroprosessoru — Şəkil: the Science Museum / Wikimedia Commons, CC BY 4.0
Ardınca:
- Intel 8080 (1974) – 8-bit, təxminən 6000 tranzistor,
- Intel 8086 (1978) – 16-bit, təxminən 29 000 tranzistor,
- Motorola 68000 (1979) – təqribən 68 000 tranzistor.
Moore qanunu 1965-ci ildən müşahidə olunan tendensiyanı təsvir edirdi: inteqral sxemdə tranzistorların sayı təxminən hər 18–24 ayda iki dəfə artır. 1989-cu ildə Intel 80486 artıq 1,2 milyon tranzistor daşıyırdı.
Bu dövrdə tranzistor:
- diskret elementdən mikroprosessorun daxili detallarına çevrildi,
- analoq konstruksiyalardan rəqəmsal sistem arxitekturasına fokusun dəyişməsinə səbəb oldu.
Embedded dünyada ilk 8-bit mikronəzarətçilər (MCS-51, PIC, AVR) məhz bu illərdə formalaşdı.
1990–2010: Nanoskopik tranzistorlar və istehlakçı elektronikasının partlayışı
1993-cü ildə Intel Pentium artıq 3,1 milyon tranzistor səviyyəsinə çatdı. 2000-ci illərin ortalarına doğru proses texnologiyası 90 nm → 65 nm → 45 nm mərhələlərindən keçdi, tranzistor sıxlığı eksponensial artdı.
Tranzistor təkamülünün nəticəsi:
- cibdə GSM telefon (bir neçə yüz milyon tranzistor),
- evdə Wi‑Fi marşrutizatoru,
- laboratoriyada JTAG debugger və güclü PC – hamısı MOSFET-lərin ucuzlaşması sayəsində əlçatan oldu.
Bu illərdə güc tranzistorları da sıçrayış etdi:
- MOSFET-based H-bridge sürücülər sabit cərəyan mühərriklərini PWM ilə idarə etməyi sadələşdirdi,
- IGBT modulları sənaye invertorlarında standart oldu.
Arduino UNO-nun ürəyi olan ATmega328P cəmi bir neçə on min tranzistorla sadə görünə bilər, amma o, daha iri miqyaslı tranzistor inqilabının nəticəsidir.
2010–bugün: FinFET, 3D strukturlar və trilyon tranzistorlu sistemlər
2011-ci ildə Intel 22 nm FinFET texnologiyasını elan etdi. Planar MOSFET-dən fərqli olaraq, FinFET-də kanal "üzgəc" (fin) formasında qalxır, qapı isə üç tərəfdən kanalı əhatə edir. Nəticə:
- daha aşağı sızma cərəyanı,
- daha yüksək keçid sürəti,
- daha yaxşı miqyaslama.

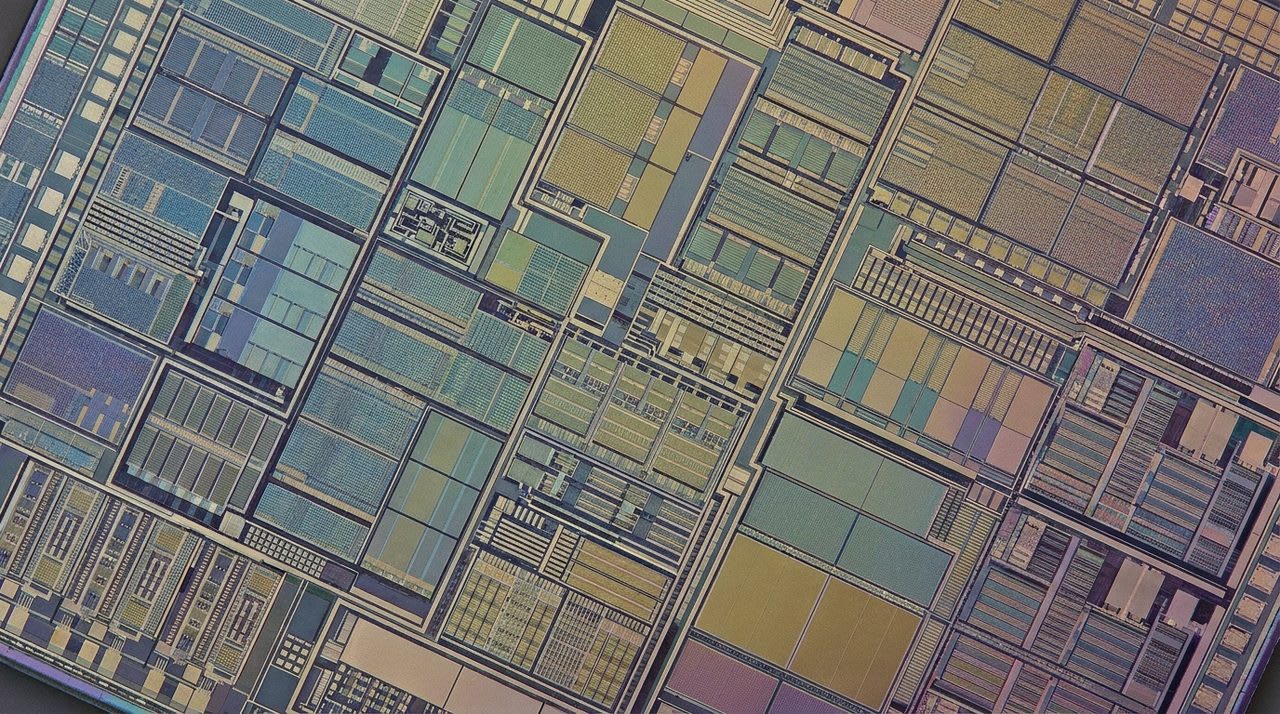

Müasir CPU kristalı – milyardlarla nanoölçülü tranzistor bir çipdə — AI ilə yaradılmış illüstrasiya
Müasir flaqman CPU və GPU-lar:
- Apple M1 – təxminən 16 milyard tranzistor, 5 nm,
- yüksək səviyyəli GPU-lar – 50–80 milyard tranzistor səviyyəsində.
Ən heyrətamiz müqayisə embedded tərəfdədir:
- 1971-ci ildə 2300 tranzistorlu Intel 4004 cəmi bir neçə kHz-də işləyirdi,
- bu gün sadə bir ESP32 çipində milyonlarla tranzistor, 240 MHz CPU, Wi‑Fi, Bluetooth, ADC, DAC, kripto blokları eyni kristalda yerləşir.
Sabah: Beyond CMOS?
Tranzistor təkamülü hələ bitməyib. Araşdırılan istiqamətlər:
- GAAFET / nanosheet tranzistorlar (5 nm-dən aşağı nəsil üçün),
- qrafen və 2D materiallar üzərində sahə effekt tranzistorları,
- spintronics və memristorlar üçün eksperimental elementlər.
Amma embedded mühəndislər üçün əsas nəticə sadədir: hər yeni texnoloji nəsil tranzistor sayı, enerji səmərəliliyi və inteqrasiya səviyyəsini artıraraq, daha kiçik platada daha çox funksiyanı reallaşdırmağa imkan verir. Bugünkü layihələrimiz – sabahın tranzistor tarixində növbəti kiçik bənd olacaq.
